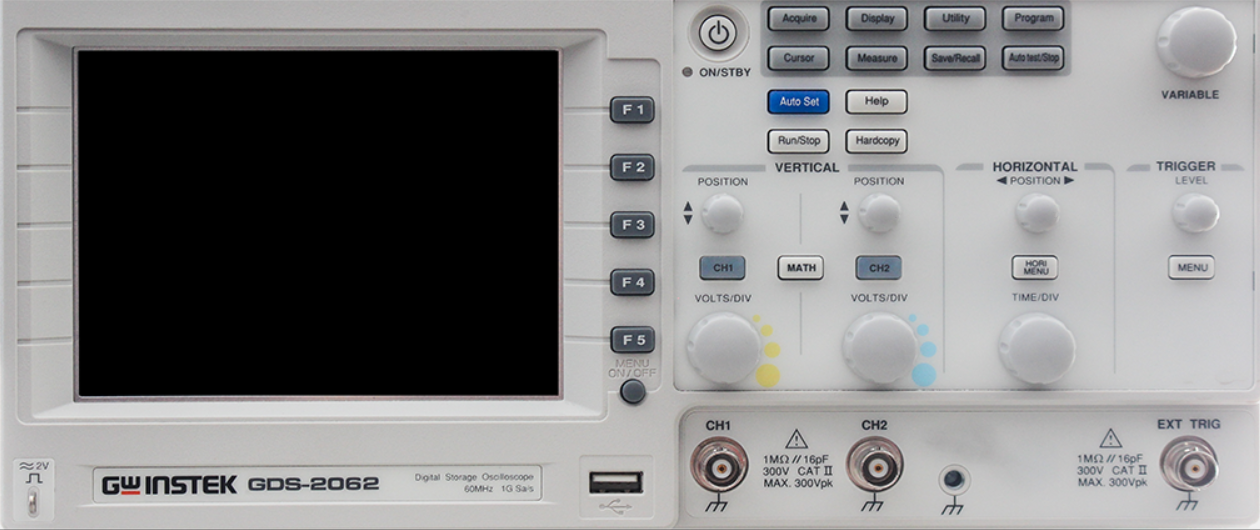

Oscilloscope Interface

1. Confirme que o osciloscópio está ligado — a luz de POWER deve estar acesa.

2. Verifique se o canal está ativo: o botão CH1 ou CH2 deve estar com o fundo aceso/destacado. Se estiver apagado, clique nele para ligar o canal.

3. Verifique se há um cabo ligado à entrada correta (BNC) do canal que está a tentar visualizar — sem cabo ligado, não há sinal para mostrar.

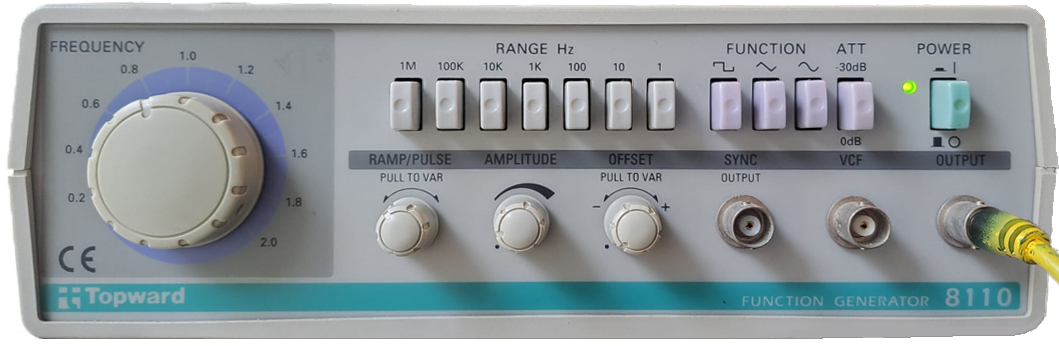

4. Confirme que a fonte do sinal está corretamente selecionada (ex: Gerador de Sinais, etc.) na janela que aparece ao clicar na entrada do canal.

5. Verifique se a posição vertical do canal (offset) não está desviada para fora da área visível do ecrã.

6. Se estiver a usar o Gerador de Sinais, confirme que a amplitude não está a 0 V.

1. Verifique se o acoplamento do canal não está em GND.

2. Ajuste o seletor Volts/Div para encontrar o sinal.

Ajuste o nível do Trigger até que a linha horizontal intersete o sinal na tela.

Método Automático:

1. Clique no botão MEASURE no painel de controlo.
2. No menu que surge na tela, selecione a Source (ex: CH1).
3. Escolha o tipo de medição que deseja: Time Type -> Frequency (Frequência) ou Volt Type ->Vpp (Tensão Pico-a-Pico).
4. O valor exato aparecerá instantaneamente no osciloscópio.

Método Manual:

• Período (T): Conte as divisões horizontais de 1 ciclo completo × escala Time/Div.
• Tensão (Vpp): Conte as divisões verticais do topo ao fundo da onda × escala Volts/Div.
